二色金型

部品名: Rightsheel Comolded & Leftshell Comolded

取数: 1+1 (1+1)

鋼材(キャビ&コア): H13 HRC48~52

樹脂: PA66/6- FRIANYL C3 H V0 & TPE TC5YCZ

収縮率: 1.3%

ホットランナー: INCOE

製品サイズ: 190*127*25 MM

金型サイズ: 750*750*619 MM

金型重量: 2067 Kg

表面仕上げ: VDI 3400 Ref. 27

今すぐ質問今度の製品

2K Product

CAEシミュレーション

分析の結果、充填のバランスが崩れ、充填圧力が高いことがわかりました。

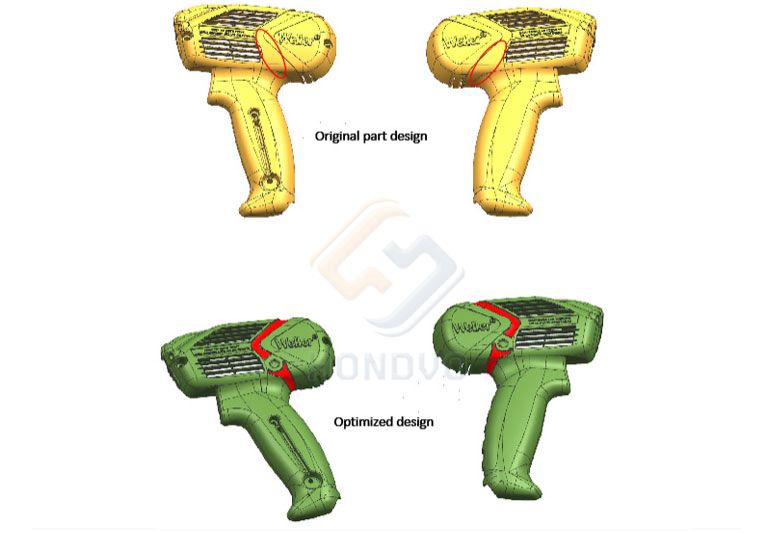

最適化

元のTPE製品（赤い円でマーク）の壁が薄すぎるため、設計と製品の最適化により、左右の製品の充填が不均衡になり、より低い噴射圧力でバランスを充填できません。

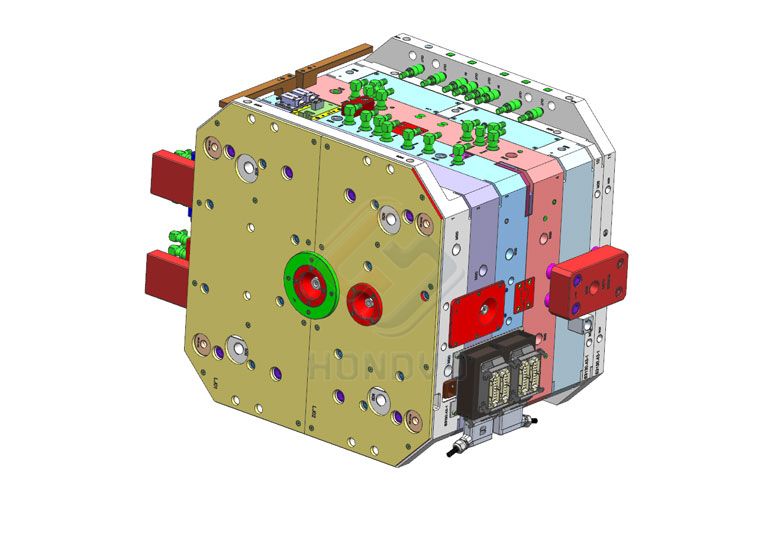

カスタマイズ

クライアントの射出成形機データに基づく金型設計。金型は、45度と90度の両方の2k射出成形機で実行できます。
